Wysyłasz zapytanie ofertowe do firm zajmujących się obróbką metali i czekasz dniami na odpowiedź? Albo co gorsza – otrzymujesz wycenę, która zwala Cię z nóg? Bardzo często przyczyną nie są złe intencje wykonawcy, ale niekompletna lub niepoprawnie przygotowana dokumentacja techniczna CNC.
Z tego poradnika dowiesz się, jak przygotować pliki, aby proces wyceny i produkcji ruszył z kopyta.

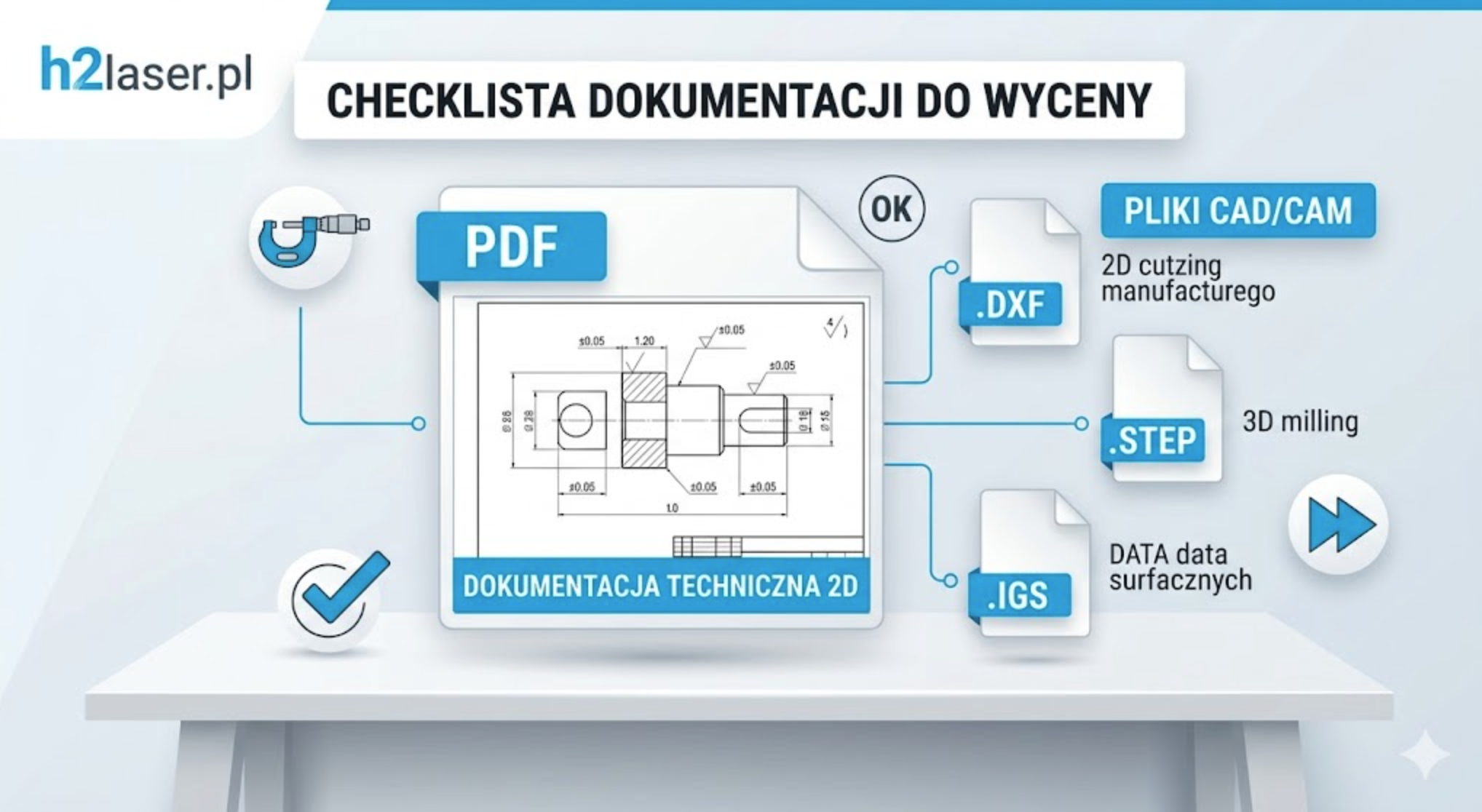

1. Format plików ma znaczenie (DXF, STEP, DWG)
Maszyny CNC nie czytają plików PDF ani zdjęć zrobionych telefonem. Aby technolog mógł ocenić pracochłonność projektu, potrzebuje plików wektorowych i modeli 3D.
- Dla elementów płaskich (cięcie, gięcie blach): Najlepszym standardem są pliki .DXF lub .DWG (skala 1:1, bez zbędnych ramek i tabel rysunkowych).
- Dla elementów przestrzennych (obróbka skrawaniem CNC): Prześlij modele 3D w formatach uniwersalnych, takich jak .STEP lub .IGS.
2. Rysunek 2D jako niezbędne uzupełnienie
Choć model 3D jest świetny, maszyna nie wyczyta z niego wszystkiego. Do każdego projektu warto dołączyć tradycyjny rysunek techniczny (może być w formacie PDF), na którym zaznaczysz:
- Tolerancje wymiarowe (jeśli są kluczowe),
- Klasę chropowatości powierzchni,
- Miejsca, które wymagają gwintowania lub rozwiercania,
- Rodzaj i gatunek materiału.
3. Unikaj najczęstszych błędów w projektach CAD
Przed wysłaniem plików do h2laser, upewnij się, że Twój projekt nie zawiera tzw. „haczyków”. Najczęstsze z nich to nakładające się na siebie linie w plikach DXF (maszyna próbuje wtedy ciąć ten sam element dwukrotnie) oraz projektowanie ostrych kątów wewnętrznych tam, gdzie ma pracować okrągły frez (zostawienie naddatku na promień narzędzia jest kluczowe).
Szybka wskazówka: Im dokładniejszy opis i lepiej przygotowane pliki, tym szybsza wycena obróbki metalu. W h2laser szanujemy Twój czas – jeśli masz wątpliwości, czy Twój plik jest poprawny, nasi inżynierowie pomogą Ci go dostosować na etapie doradztwa CAD/CAM.
